Robots SCARA

El robot más rápido para tomar, ubicar y armar piezas chicas sobre una mesa.

Ideal para: Pick and place, ensamblaje, atornillado, dosificado e inspección de piezas livianas.

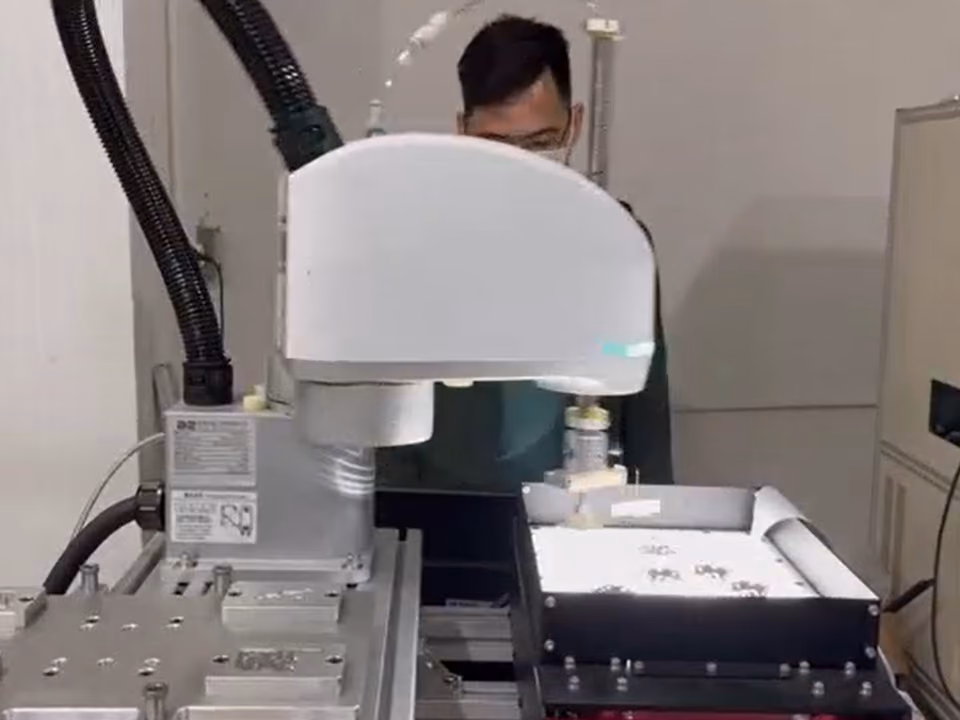

Robot SCARA en una estación de ensamblaje
Carga
3–20 kg
Alcance
400–1000 mm
Repetibilidad desde
±0.01 mm
Modelos en catálogo
5

Qué lo distingue

Por qué elegir un robot SCARA

Los robots SCARA se consideran para operaciones repetibles de toma y colocación, ensamblaje y manipulación en estaciones compactas. Su cinemática favorece movimientos rápidos en el plano horizontal; la viabilidad depende de los recorridos, la carga y el tiempo de ciclo requeridos.

Movimiento en el plano

Brazo horizontal con un eje vertical: ideal para tomar de arriba y apoyar.

Ciclos muy cortos

Diseñado para repetir movimientos rápidos todo el turno.

Ocupa poco lugar

Se instala sobre una mesa o estructura compacta.

Muy preciso

Buena repetibilidad para colocar componentes en su lugar.

Para qué se usa

Aplicaciones habituales de los robots SCARA

  • Pick and place de componentes
  • Ensamblaje y colocación
  • Manipulación en estaciones compactas

Expectativas claras

Qué puede y qué no puede un robot SCARA

Guía: Robot SCARA o robot de 6 ejes: cómo elegir

Puede

  • Tomar y colocar piezas a alta velocidad.
  • Armar o atornillar componentes que entran de arriba.
  • Trabajar con visión para tomar piezas desordenadas.

No puede

  • Inclinar la pieza o trabajar en caras laterales.
  • Mover cargas pesadas: es para piezas livianas.
  • Llegar lejos: su zona de trabajo es acotada.

Comparación

SCARA vs 6 ejes vs delta

La cinemática define el tipo de movimiento. La decisión se toma por la pieza, la orientación y el ciclo, no por categoría.

CriterioSCARA6 ejesDelta
Mejor paraPick and place y ensamble en el planoOrientación compleja y alcance amplioPiezas livianas de muy alta cadencia
CargaBaja / mediaBaja a altaBaja
CicloMuy cortoCorto / medioMuy corto
OrientaciónLimitada al planoCompletaLimitada
HuellaCompactaMayorCompacta / elevada
LímiteNo inclina fuera del planoMás espacio y seguridadPoco alcance vertical
CatálogoAIR3SC-400 a AIR20SCAIR4-560 a AIR50-2230No publicado

En detalle

Lo que define la célula

Cómo elegir un SCARA

La selección se define por carga, alcance, repetibilidad, ciclo, montaje y ambiente. El modelo se valida con la pieza y el utillaje reales.

  • Carga útil real: pieza + pinza + cables.
  • Alcance y altura de trabajo.
  • Repetibilidad y tolerancia de colocación.
  • Ciclo y cantidad de tomas por minuto.

Integración con visión y línea

El SCARA se integra con visión, conveyor tracking, pinzas y PLC cuando la tarea lo requiere. La seguridad se define con la evaluación de riesgos.

  • Visión 2D para posición y presencia.
  • Conveyor tracking y encoder.
  • Pinza, ventosa o herramienta dedicada.
  • Señales de PLC y seguridad de la estación.

Ciclo y retorno

El ciclo se mide con la pieza real, no con el dato del folleto. El retorno depende de la producción, la mano de obra, el retrabajo y la disponibilidad.

  • Medir toma, traslado, colocación y liberación.
  • Incluir cambios de formato y mantenimiento.
  • Separar benchmark externo de dato propio.
  • Validar con prueba antes de prometer payback.

Para evaluar

Qué necesitamos para evaluar tu aplicación

Enviar mi caso
  1. 01Pieza, peso y dimensiones.
  2. 02Recorrido y altura de trabajo.
  3. 03Orientación y tolerancia de colocación.
  4. 04Ciclo requerido y cantidad de formatos.
  5. 05Alimentación y espacio disponible.
  6. 06Condiciones de seguridad y entorno.
ModeloSerieCargaAlcanceRepetibilidad
robot SCARA de 20 kg (AIR20SC)Serie AIR SCARA20 kg1000 mm±0.02 mm
robot SCARA de 12 kg (AIR12SC)Serie AIR SCARA12 kg1000 mm±0.02 mm
robot SCARA de 6 kg (AIR6SC-600)Serie AIR SCARA6 kg600 mm±0.015 mm
robot SCARA de 6 kg (AIR6SC-750)Serie AIR SCARA6 kg750 mm±0.015 mm
robot SCARA de 3 kg (AIR3SC-400)Serie AIR SCARA3 kg400 mm±0.01 mm

Datos publicados por el fabricante; configuración y disponibilidad se confirman en cada cotización. Serie AIR SCARA, con variantes de alcance publicadas por el fabricante; el modelo exacto se valida por aplicación.

FAQ

Preguntas frecuentes sobre los robots SCARA

¿Qué es un robot SCARA?

Un robot de 4 ejes con movimiento horizontal en el plano y un eje vertical. Es compacto y rápido para pick and place y ensamble.

¿SCARA o robot de 6 ejes?

El SCARA gana cuando la tarea vive en el plano y el ciclo es corto. El de 6 ejes gana cuando hay que orientar fuera del plano o cubrir un volumen amplio.

¿SCARA o delta?

La delta suele ser más rápida para piezas muy livianas y alta cadencia; el SCARA ofrece más rigidez y alcance en el plano. La pieza y el ciclo deciden.

¿Cómo se elige el modelo?

Con carga, alcance, repetibilidad, ciclo, montaje y ambiente. La configuración se valida con la pieza y el utillaje antes de cotizar.

¿Se integra con visión y conveyor tracking?

Sí, dentro de una arquitectura definida. Visión, encoder, pinzas, PLC y seguridad se especifican según la aplicación.

¿Cómo se calcula el retorno?

Con producción, mano de obra, retrabajo, disponibilidad y cambios de formato. Se publican fórmula y supuestos; no se promete payback sin datos.

¿Cuándo NO conviene un SCARA?

Cuando la pieza necesita orientaciones fuera del plano, el alcance vertical es crítico o la carga supera la familia. En esos casos se evalúa 6 ejes.

¿Se puede probar antes de invertir?

Sí. La prueba de pieza permite validar alcance, utillaje, ciclo y calidad antes de definir la célula completa.
